Omezení tvarových změn předpjatých železobetonových dílců s využitím vložek
U předpjatých konstrukcí, jež jsou štíhlejší, často dochází k nevítanému vzepětí. Využitím vložek lze vzepětí omezit.
Popis

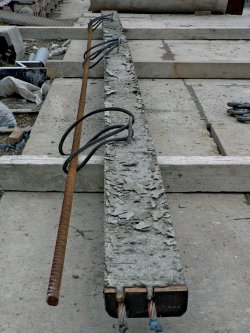

U ŽB konstrukcí většinou vzniká napětí ve výztuži až po přetvoření, a tak se u monolitických konstrukcí pro redukci přetvoření využívá tzv. nadvýšení. To je ale z hlediska teorie napjatosti sporné. Nové řešení využívá vložek, které jsou podle předem určeného harmonogramu předvyrobeny. Vložky se navrhují a provádějí z předem předpjatého betonu. Umístění výsledné síly od předpětí budiž v místě těžiště ideálního průřezu vložky. Potom působí v průřezech vložek pouze normálové síly a vznikne jen podélné přetvoření vložek. Vložky se navrhují v délkách podle optimálního rozdělení výztuže.
Výhody použití
Omezení vzepjetí předpjatých prvků. Úspora výztuže (lan), úspora materiálu a energie při výrobě. Široká oblast použití, jak u monolitických konstrukcí (hlavice), tak v prefa železobetonových a předpjatých prvcích. Efektivnější návrh – větší rameno sil.
Inovativnost
Použití předpjatých prefabrikovaných vložek k efektivnějšímu a hospodárnějšímu návrhu předpjatých prvků a omezení jejich tvarových změn.
